Le système / Installation
Préparer. Clipser. Naviguer.
Un guide sur la voile, un crochet et des cordages ramenés au cockpit. Une fois la préparation effectuée, WindHanger se met en place d’un geste.
Le guide d’installationPDF · 8 pages · A4
Le prototype / En mouvement
WindHanger,
en vidéo.
Retrouvez la vidéo de présentation du prototype, issue du site d’origine. Un complément aux étapes de montage et au guide illustré.
Le lecteur YouTube se charge lorsque vous lancez la vidéo.
Prototype WindHanger · Vidéo d’origine
Voir sur YouTube

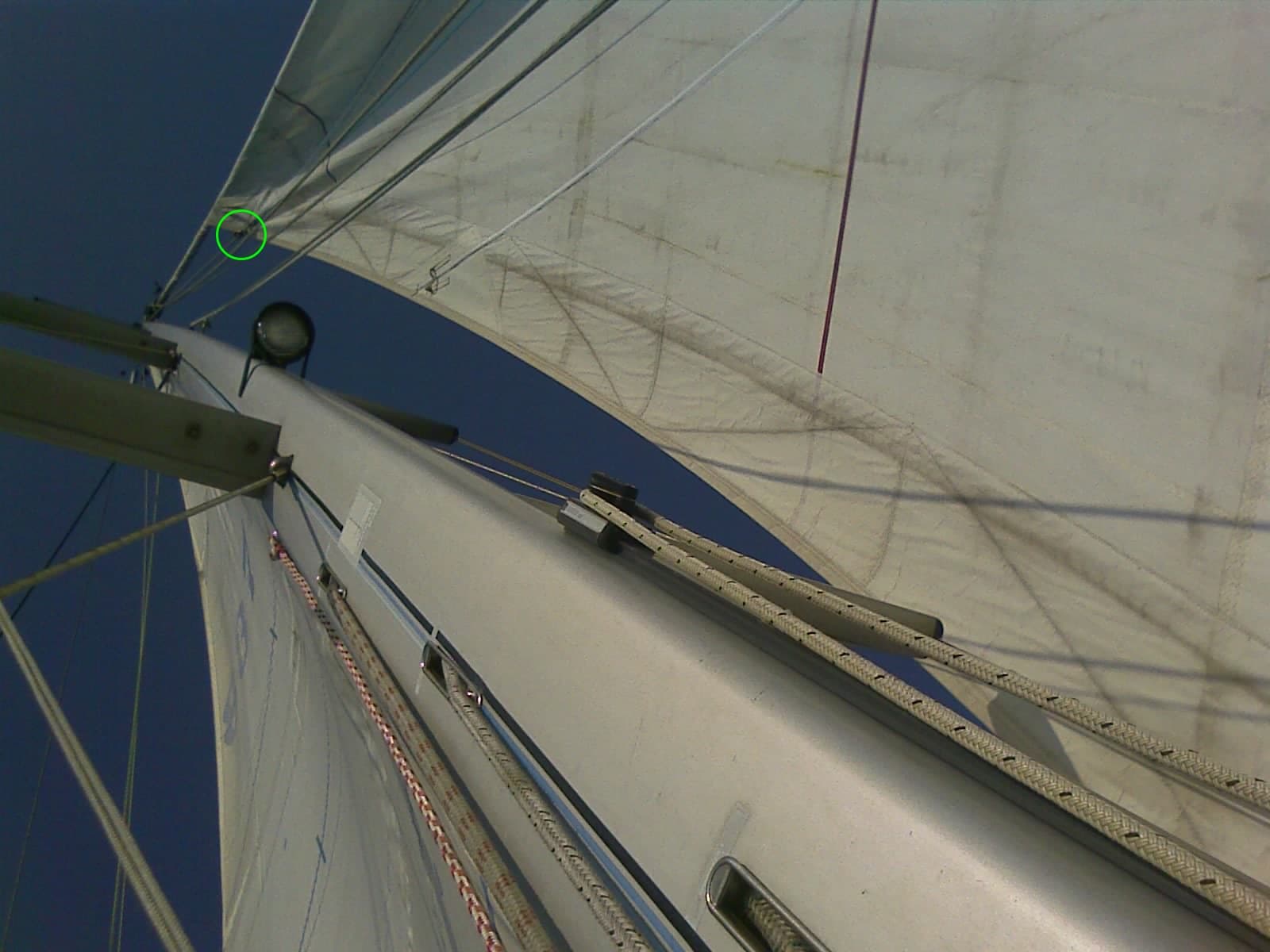

Le point d’accroche, en haut de la voile partiellement enroulée.
étapes pour comprendre le montage, du guide à la tension d’amure.
Les cinq étapes du montage
- 01
Préparer la voile
Le guide est cousu à la voile, parallèlement au guindant. Les bases du crochet restent assez fines pour être roulées avec la voile. La préparation des sangles et des renforts est détaillée dans le guide d’installation.
- 02
Clipser le crochet
Une fois les différents cordages en place, le crochet se clipse sur l’une de ses bases. Il est destiné à s’engager dans la sangle située en haut de la chute de la voile partiellement roulée.
- 03
Hisser et reprendre la charge
Le crochet monte le long du guide à l’aide d’une drisse. Une fois le crochet en place, cette drisse permet de reprendre le poids de la voile.
- 04
Renvoyer le rappel au cockpit
Un bout permet de rappeler le crochet. Il revient au cockpit par une poulie frappée sur le rail de fargue, près de l’étai.
- 05
Régler la tension d’amure
La sangle d’amure se met en tension à l’aide du hale-bas de tangon, ou d’un palan avec coinceur, frappé sur la cadène d’amure.
Chaque détail compte
Le montage,
en clair.

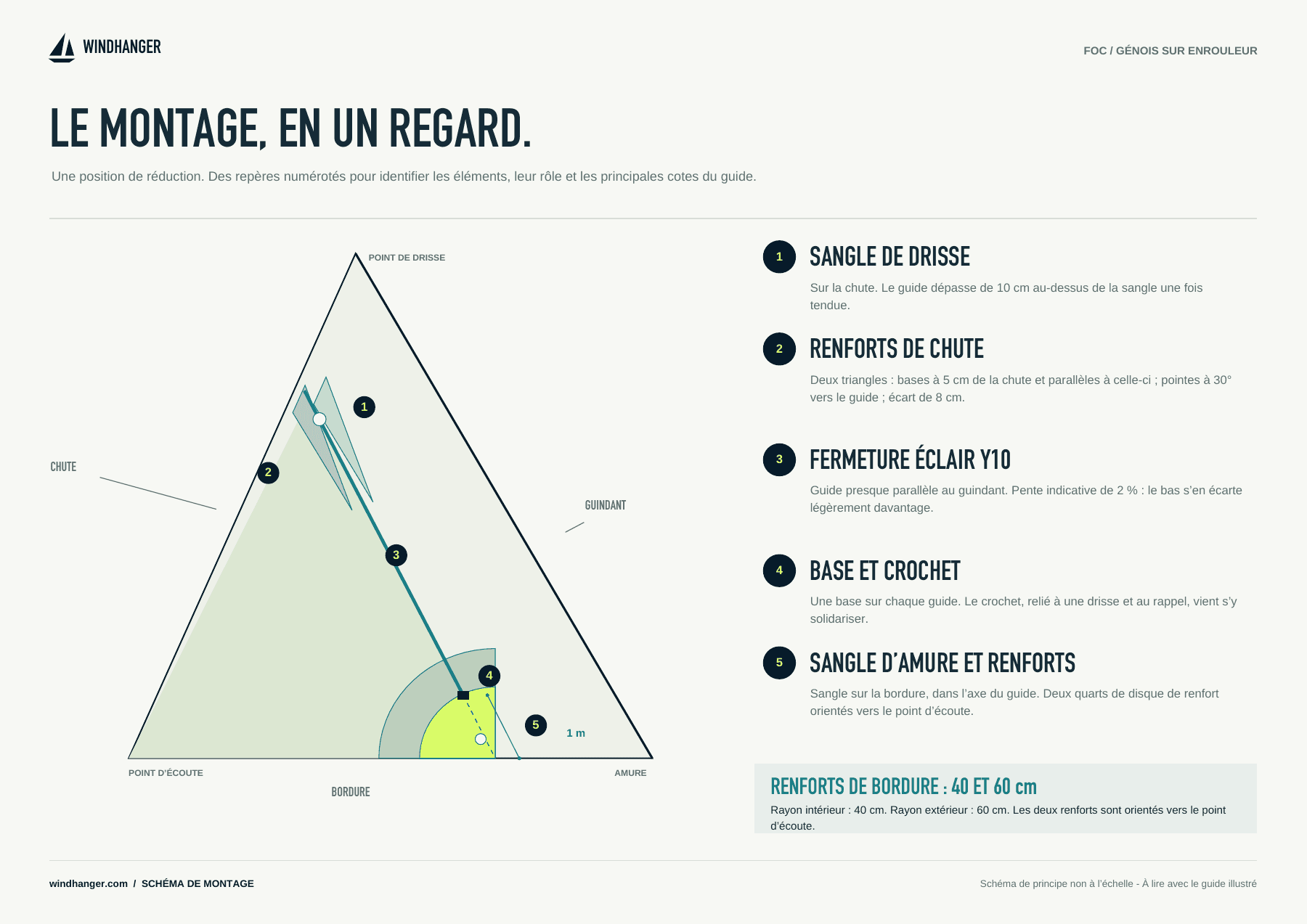

Sangle de drisse, guide, renforts et sangle d’amure : retrouvez la position de chaque élément sur un schéma prêt à imprimer au format A3 paysage.
PDF · 1 page · A3 paysage
